肩負重任，任重道遠 --凱德液壓完成阿托斯atos比例流量伺服閥維修

發布時間：2019-02-15 瀏覽次數：2867次分享到：

2018年末，我公司承接三件ATOS比例閥，比例閥完整型號分別為：兩通比例插裝閥主閥型號 LIQZP-LEB-SN-NP-802L4/I 10，導閥型號LKZOR-LESQ-PS-160-L71一件，DLKZOR-TQP-160-L71 10 兩件，LIQZP-LEB-SN-NP-802L4/I 10兩通比例插裝閥客戶反應無動作，多次修理調試故障依然沒有處理，客戶將這一重任托付與了凱德液壓，凱德液壓倍感榮幸，更是萬分重視。從前期的閥塊工裝設計制作到后期維修測試，兩周工期順利交付于客戶。

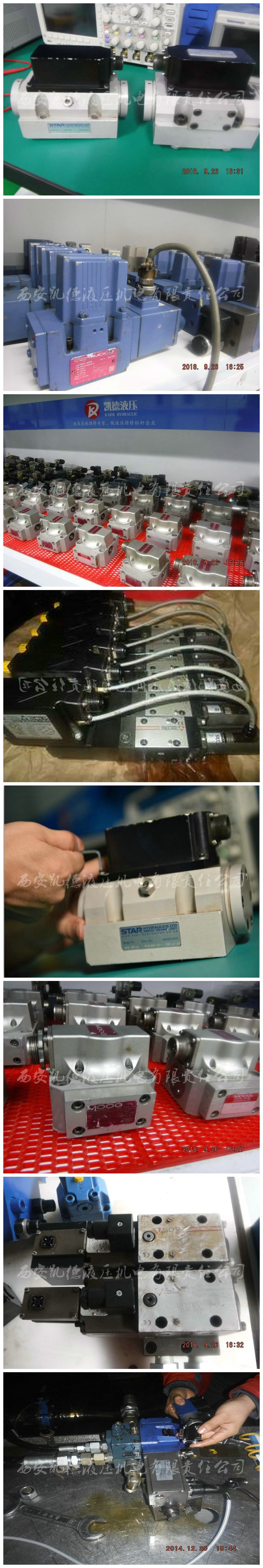

阿托斯比例插裝閥進場情況

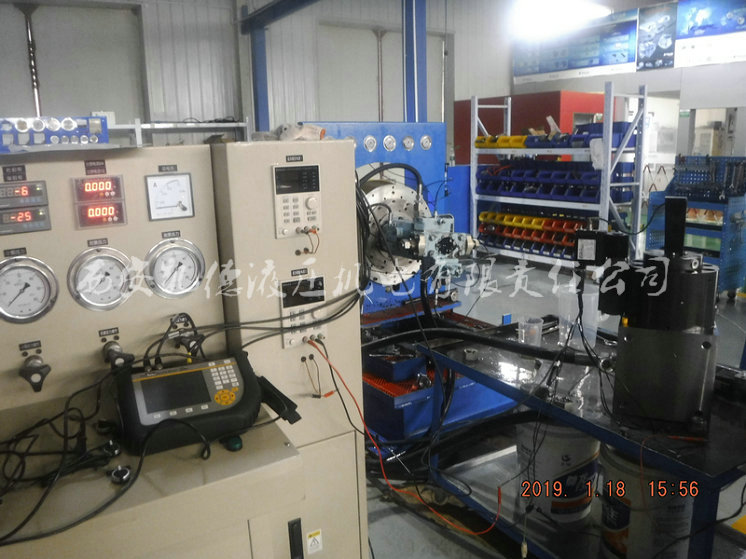

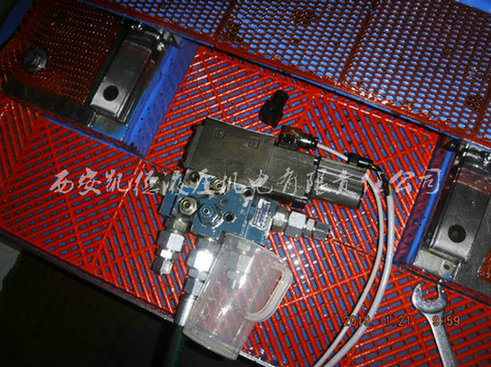

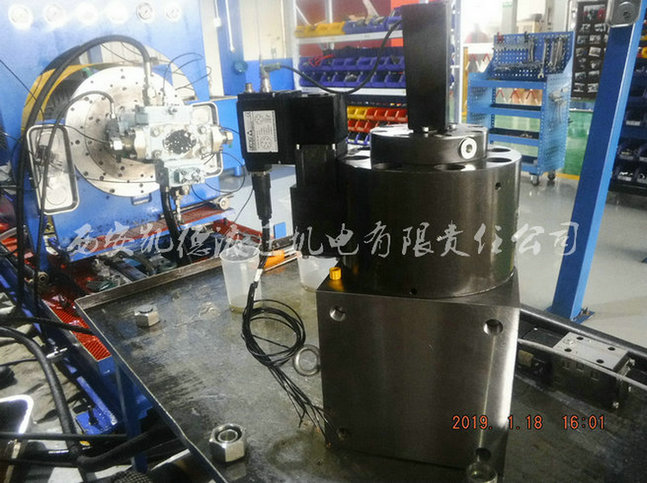

ATOS比例閥試驗參數測試

ATOS比例閥插裝閥導閥全型號：LKZOR-LESQ-PS-160-L71

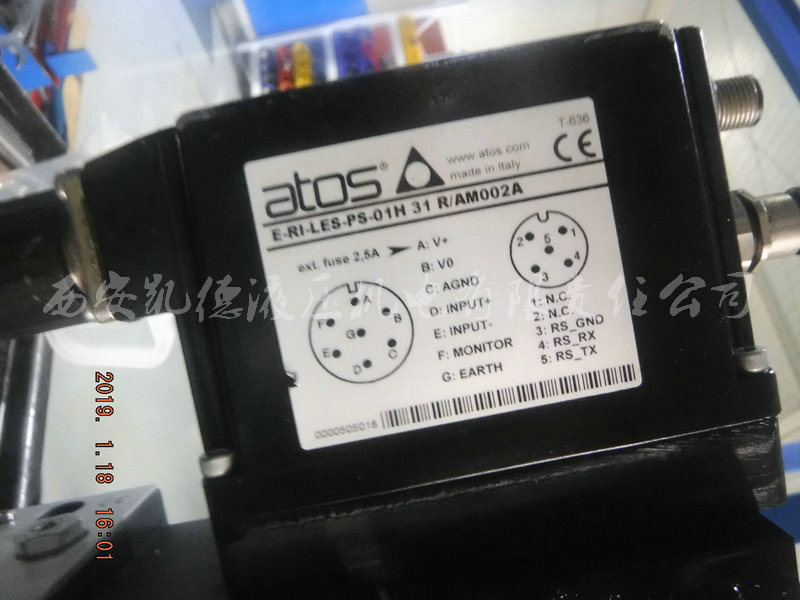

ATOS放大器全型號：E-R1-LES-PS-01H 31R/AM 002A

LIQZP為二通比例流量插裝閥，雙位置傳感器設計，根據輸入信號的大小提供無壓力補償?shù)牧髁靠刂啤?/span>

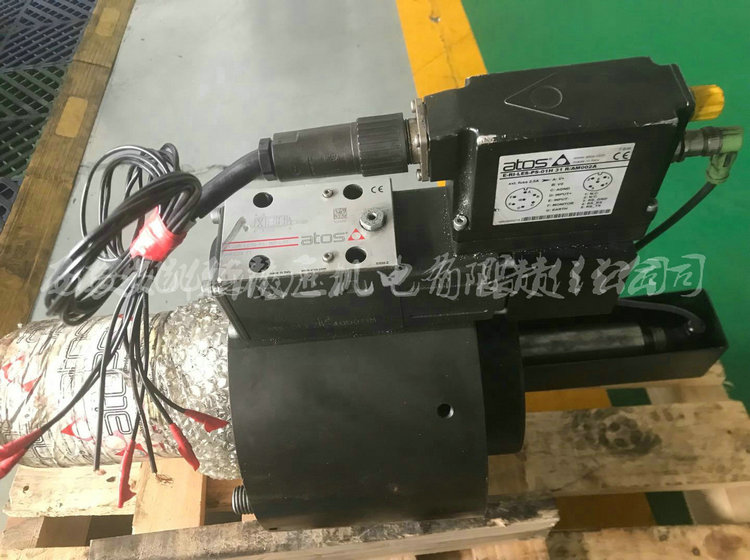

比例閥全型號：DLKZOR-TQP-160-L71 10

DLHZO及DLKZOR型閥為高性能的伺服比例閥，直動式閥套結構，帶LVDT位置傳感器，根據輸入電信號提供方向控制和無壓力補償?shù)牧髁靠刂啤１壤y與電子放大器配合工作，電子放大器對比例閥提供適量電信號，以校準閥的調整量，使之與提供給定輸入信號相對應。

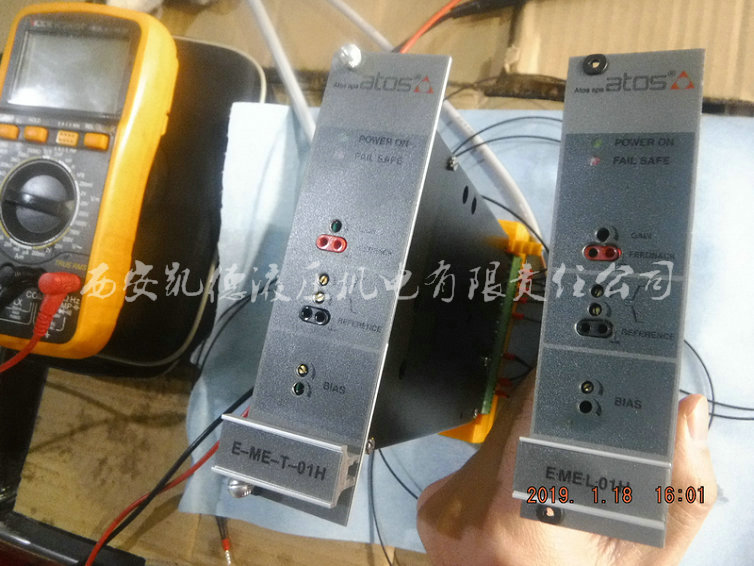

atos數字式控制模塊

在此次維修測試中，對阿托斯伺服閥、比例閥更深層次的學習和掌握測試方法。

為了方便各位了解比例伺服閥及簡單的故障排除，進行一個簡單的技術鋪墊。

一.什么是伺服閥，什么是比例閥？

很多人對于這個問題含糊不清，琢磨不懂。簡單地說，所謂伺服系統就是帶有負反饋的控制系統，而伺服閥就是帶有負反饋的控制閥。

閥對流量的控制可以分為兩種：一種是開關控制，要么全開、要么全關，流量要么最大、要么最小，沒有中間狀態，如普通的電磁換向閥、電液換向閥；另一種是連續控制，閥口可以根據需要打開任意一個開度，由此控制通過流量的大小，這類閥有手動控制的，如節流閥，也有電控的，如比例閥、伺服閥。

所以使用比例閥或伺服閥的目的就是：以電控方式實現對流量的節流控制（當然經過結構上的改動也可實現壓力控制等），既然是節流控制，就必然有能量損失，伺服閥和其它閥不同的是，它的能量損失更大一些，因為它需要一定的流量來維持前置級控制油路的工作。

伺服閥的主閥一般來說和換向閥一樣是滑閥結構，只不過閥芯的換向不是靠電磁鐵來推動，而是靠前置級閥輸出的液壓力來推動，這一點和電液換向閥比較相似，只不過電液換向閥的前置級閥是電磁換向閥，而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或射流管閥。

一般說來，伺服系統都是閉環控制，比例多用于開環控制；其次比例閥類型要多，有比例壓力、流量控制閥等，控制比伺服要靈活一些。從他們內部結構看，伺服閥多是零遮蓋，比例閥則有一定的死區，控制精度要低，響應要慢。

從長期的維修工作看，伺服閥其實缺點極多：能耗浪費大、容易出故障、抗污染能力差、價格昂貴等，好處只有一個，動態性能是所有液壓閥中最高的，“無可替代”。就憑著這一個優點，在很多對動態特性要求高的場合不得不使用伺服閥，如飛機火箭的舵機控制、汽輪機調速等等。但隨著近幾年比例閥的性能越來越好，逐漸向伺服閥靠近，出現了上述的比例伺服閥，特別在比例方向流量控制閥和伺服閥方面，兩者性能差別逐漸在縮小，另外比例閥的成本比伺服閥要低許多，抗污染能力也強 !未來的發展趨勢，比例閥或可取代伺服閥。

二.伺服閥常見故障和排除方法:

伺服閥的故障常常在電液伺服系統調試或工作不正常情況下發現的。所以這里有時是系統問題，包括放大器、反饋機構、執行機構等故障，有時卻是伺服閥問題。所以首先要搞清楚是系統問題還是伺服閥問題。解決這疑問的常用辦法是：1、有條件的將閥卸下，上試驗臺復測一下即可。2、大多數情況無此試驗條件，這時一個簡單的辦法是將系統開環，備用獨立直流電源、經萬用表再給伺服閥供正負不同量值電流，從閥的輸出情況來判斷閥是否有毛病，是什么毛病。閥問題不大，再找系統問題，例如：執行機構的內漏過大，會引起系統動作變慢，滯環嚴重、甚至不能工作；反饋信號斷路或失常等等，放大器問題有輸出信號畸變或不工作，系統問題這里不祥談，下面主要談?wù)勯y的故障。

（1）閥不工作
原因有：馬達線圈斷線，脫焊；還有進油或進出油口接反。再有可能是前置級堵塞，使得閥芯正好卡在中間死區位置，閥芯卡在中間位置當然這種幾率較少。馬達線圈串聯或并聯兩線圈接反了，兩線圈形成的磁作用力正好抵消。

（2）閥有一固定輸出，但已失控
原因：前置級噴嘴堵死，閥芯被贓物卡著及閥體變形引起閥芯卡死等，或內部保護濾器被贓物堵死。要更換濾芯，返廠清洗、修復。
（3）閥反應遲鈍、響應變慢等
原因：有系統供油壓力降低，保護過濾器局部堵塞，某些閥調零機構松動，及馬達另部件松動，或動圈閥的動圈跟控制閥芯間松動。系統中執行動力元件內漏過大，又是一個原因。此外油液太臟，閥分辨率變差，滯環增寬也是原因之一。
（4）系統出現頻率較高的振動及噪聲
原因：油液中混入空氣量過大，油液過臟；系統增益調的過高，來自放大器方面的電源噪音，伺服閥線圈與閥外殼及地線絕緣不好，是通非通，顫振信號過大或與系統頻率關系引起的諧振現象，再則相對低的系統而選了過高頻率的伺服閥。
（5）閥輸出忽正忽負，不能連續控制，成“開關”控制。
原因：伺服閥內反饋機構失效，或系統反饋斷開，不然是出現某種正反饋現象。
（6）漏油
原因：安裝座表面加工質量不好、密封不住。閥口密封圈質量問題，閥上堵頭等處密封圈損壞。馬達蓋與閥體之間漏油的話，可能是彈簧管破裂、內部油管破裂等。

三.西安凱德液壓伺服閥維修流程：

第1步：根據客戶的故障現象描述，評估該產品的可修復性。
第2步：客戶寄/送到我司，登記入庫，等待檢測。
第3步：工程師檢測故障點，出具檢測報告書，確定維修價格及維修周期。
第4步：維修報價，等待客戶確認。同意則進行維修，不同意則原機返回。
第5步：維修ok, 測試正常。
第6步：試機成功。
第7步：客戶付款；登記出庫。
第8步：交付客戶使用。
第9步：貼心的跟蹤服務。

本公司擁有一批業內專業人才，具有豐富的維修技術，掌握著大量寶貴維修經驗，一直從事于液壓產品維修技術理論研究和實踐先進配套的測試設備和完善的技術服務體系，已成為液壓維修產品行業中具有實力、競爭力的一家維修公司。本公司經過努力，憑借其雄厚的技術力量、充足的備件、優惠的價格，快捷的服務贏得了廣大客戶的支持與信任。
